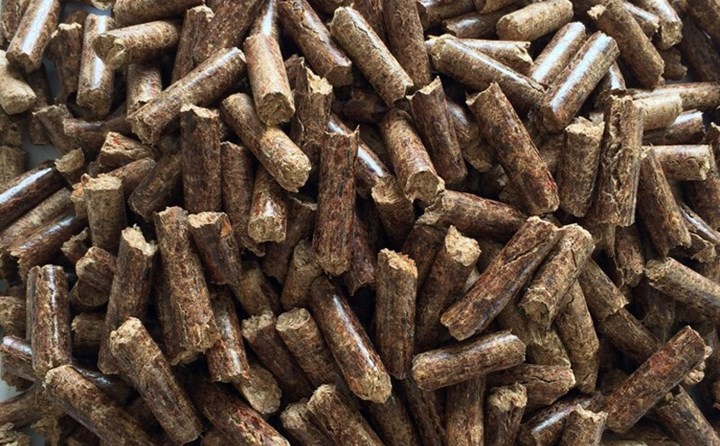

生物質燃料由秸稈、稻草、稻殼、花生殼、玉米芯、油茶殼、棉籽殼等通過生物質燃料顆粒機加工產生的柱狀環(huán)保新動力。生物質顆粒的直徑一般為6~12毫米。下面5種是造成顆粒機顆粒外觀異常的常見原因。

1、丸粒是彎曲的，并在一側顯示許多裂紋

當顆粒狀燃料離開環(huán)形空間時，通常會發(fā)生這種現(xiàn)象。在制造過程中，當切割器遠離環(huán)形模具的表面且邊緣變鈍時，從生物質燃料顆粒機環(huán)模?？字袛D出的顆粒會被切割器破壞或撕裂，而不是通常的切割。燃料彎曲，其他裂紋出現(xiàn)在一側。這種顆粒狀燃料在運輸過程中很容易破碎，并且會出現(xiàn)許多粉末。

2、水平裂縫會穿透整個顆粒

裂紋出現(xiàn)在顆粒的橫截面中。蓬松的材料包含一定孔徑的纖維，因此制劑中包含許多纖維，并且當擠出顆粒時，纖維在膨脹的顆粒的橫截面下斷裂。

3、顆粒產生縱向裂紋

該配方包含蓬松且略有彈性的原材料，這些原材料在淬火和回火后會吸收并溶脹。在通過環(huán)形模具壓縮和造粒后，由于水的作用和原料本身的彈性，將發(fā)生縱向裂紋。

4、顆粒產生徑向裂紋

與其他較軟的材料不同，由于顆粒包含大顆粒，因此難以完全吸收蒸汽中的水分和熱量。這些材料傾向于軟化。由于冷卻過程中軟化程度的差異，顆粒會導致輻射破裂。

5、生物質顆粒表面不平坦

顆粒表面的不平整會影響外觀。用于制粒的粉末含有大的顆粒狀原料，它們沒有被粉碎或半粉碎，并且在回火過程中不能充分軟化，并且在通過燃料顆粒機的?？讜r不能與其他原料很好地結合，因此，粒子表面不平坦。
